1) 項目介紹：江山萬里四期地下室總建筑面積34926.6㎡，其中地下室夾層建筑面積為5777.1㎡，地下室一層建筑面積29149.5㎡。項目位于浙江省寧波市鄞州區。寧波市江山萬里置業有限公司為本項目的建設單位，我公司負責協助其開展BIM相關工作。
2) 工作內容：江山萬里四期地下室建筑、裝修、結構、給排水、電氣、暖通專業模型搭建，根據搭建的模型進行管線碰撞檢查發現各專業間的碰撞問題。對管線進行總體排布（需要考慮管線間距及管線共同支架燈問題）、管線調整，依據管線調整后的模型導出工程量及CAD二維施工圖紙。
3) 成果展示
建筑整體模型

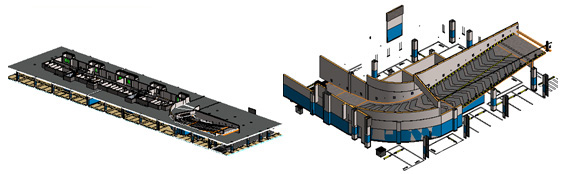

建筑局部模型

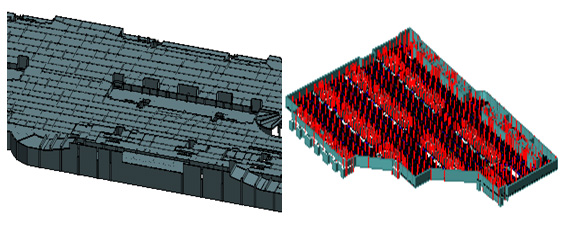

結構整體模型
結構局部模型

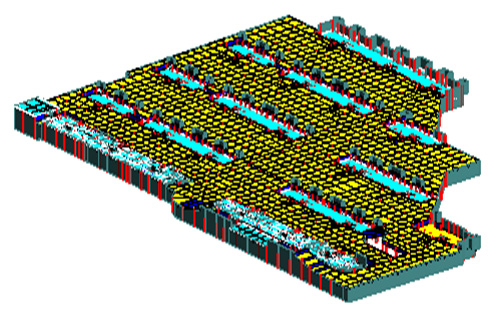

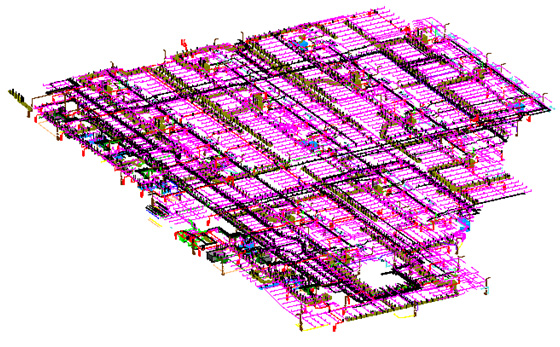

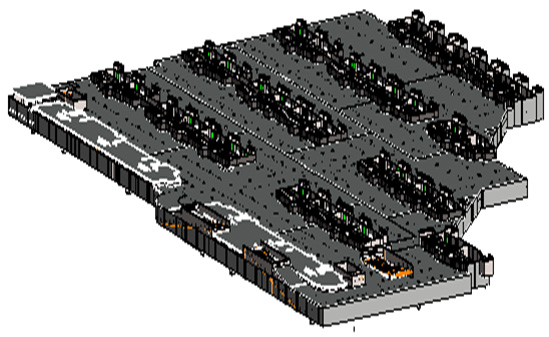

機電整體模型

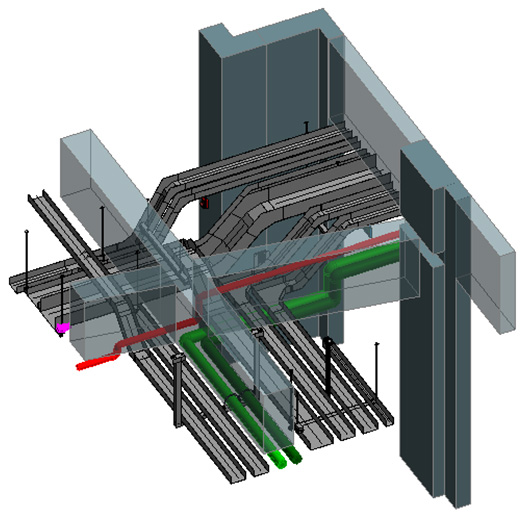

管線綜合局部截圖

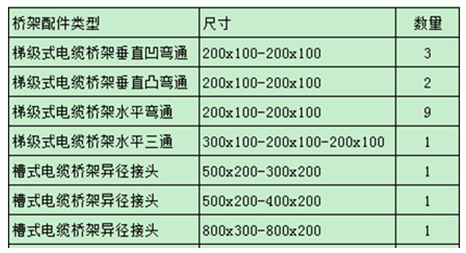

工程量截圖

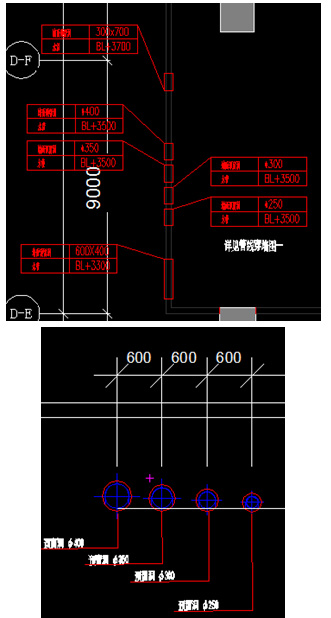

預留洞口圖

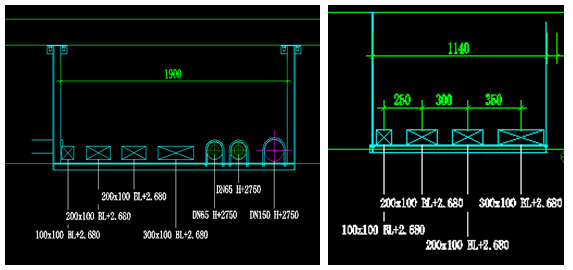

綜合支架剖面圖

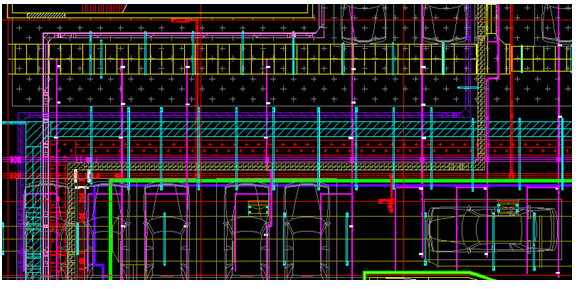

管線優化施工圖

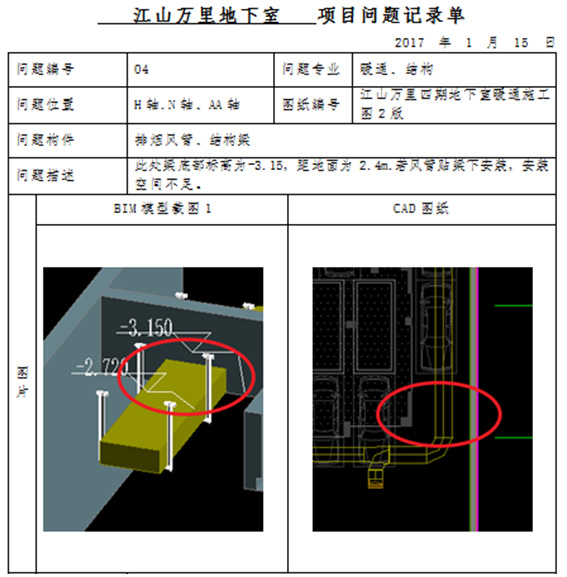

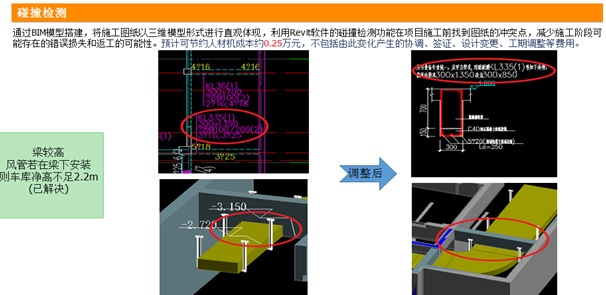

問題記錄單
問題解決方案
 |
|
